Fläche toppt Höhe

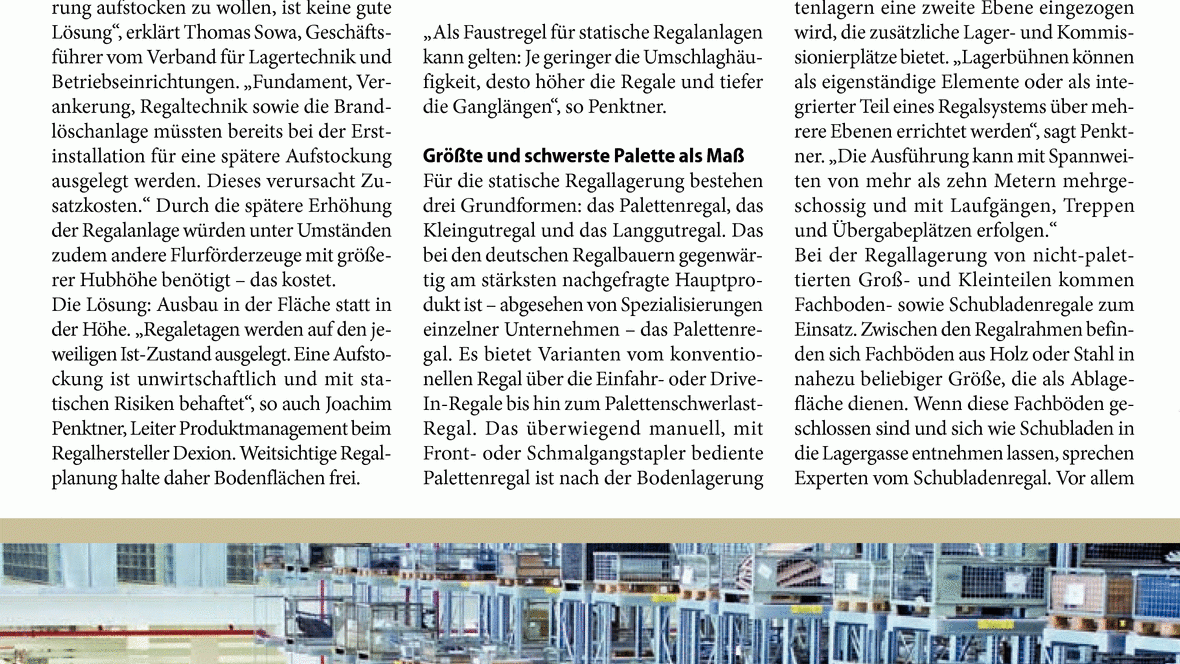

Fläche toppt HöheWer Regalanlagen erweitern will, kann nicht einfach ein paar Bretter aufstocken – der Anbau muss in der Breite erfolgen. Was sonst noch beim Planen von – auch neuen – Regalanlagen beachtet werden muss.Wachstum braucht Platz – reicht in den eigenen vier Wänden oft ein neues Bücherregal, muss es im Lager schon ein etwas größeres Kaliber sein: eine statische Regalanlage. Die aber lässt sich nicht einfach mit dem Inbus-Schlüssel auf- oder anbauen. Planung und Installation erfordern Weitsicht und spezifisches Know-how.„Regale bei einer späteren Lagererweiterung aufstocken zu wollen, ist keine gute Lösung“, erklärt Thomas Sowa, Geschäftsführer vom Verband für Lagertechnik und Betriebseinrichtungen. „Fundament, Verankerung, Regaltechnik sowie die Brandlöschanlage müssten bereits bei der Erst-installation für eine spätere Aufstockung ausgelegt werden. Dieses verursacht Zusatzkosten.“ Durch die spätere Erhöhung der Regalanlage würden unter Umständen zudem andere Flurförderzeuge mit größerer Hubhöhe benötigt – das kostet.Die Lösung: Ausbau in der Fläche statt in der Höhe. „Regaletagen werden auf den jeweiligen Ist-Zustand ausgelegt. Eine Aufstockung ist unwirtschaftlich und mit statischen Risiken behaftet“, so auch Joachim Penktner, Leiter Produktmanagement beim Regalhersteller Dexion. Weitsichtige Regal-planung halte daher Bodenflächen frei.„Als Faustregel für statische Regalanlagen kann gelten: Je geringer die Umschlaghäufigkeit, desto höher die Regale und tiefer die Ganglängen“, so Penktner.Größte und schwerste Palette als MaßFür die statische Regallagerung bestehen drei Grundformen: das Palettenregal, das Kleingutregal und das Langgutregal. Das bei den deutschen Regalbauern gegenwärtig am stärksten nachgefragte Hauptprodukt ist – abgesehen von Spezialisierungen einzelner Unternehmen – das Palettenregal. Es bietet Varianten vom konventionellen Regal über die Einfahr- oder Drive-In-Regale bis hin zum Palettenschwerlast-Regal. Das überwiegend manuell, mit Front- oder Schmalgangstapler bediente Palettenregal ist nach der Bodenlagerung die einfachste und eine der kostengünstigsten Arten der Großteile-Einlagerung. „Als Maßstab für die Planung der Stellplatzmaße sollte die größte und schwerste Palette gelten“, erläutert Thomas Jürgens, Verkaufsingenieur beim Regalanbieter Robering Betriebsausstattung.Auf dem Standard-Palettenregal basierend ist gegenwärtig zudem die Bühnentechnik stark nachgefragt, mit der etwa in Palettenlagern eine zweite Ebene eingezogen wird, die zusätzliche Lager- und Kommissionierplätze bietet. „Lagerbühnen können als eigenständige Elemente oder als integrierter Teil eines Regalsystems über mehrere Ebenen errichtet werden“, sagt Penktner. „Die Ausführung kann mit Spannweiten von mehr als zehn Metern mehrgeschossig und mit Laufgängen, Treppen und Übergabeplätzen erfolgen.“Bei der Regallagerung von nicht-palettierten Groß- und Kleinteilen kommen Fachboden- sowie Schubladenregale zum Einsatz. Zwischen den Regalrahmen befinden sich Fachböden aus Holz oder Stahl in nahezu beliebiger Größe, die als Ablage-fläche dienen. Wenn diese Fachböden geschlossen sind und sich wie Schubladen in die Lagergasse entnehmen lassen, sprechen Experten vom Schubladenregal. Vor allem Kleinteile und geringe Mengen werden in Lagerbehälter eingeschoben. Die Lagerbehälter sollten dabei möglichst die gleiche Länge haben wie die Regaltiefe und in definierten Regalbereichen auch eine einheitliche Höhe. Die Behälterbreite sollte die Feldbreite im Regal ausnutzen. Schon beim Lagerbau ans Regal denkenDas klassische Langgutregal ist das so genannte Kragarmregal. Dabei lagern die Artikel auf horizontalen Stützarmen, die an vorgefertigten Lochrastern mit Steckbolzen in Profilrahmen eingehängt sind. Als Verbindungstechnik hat sich das Stecksystem mit Haken und Laschen durchgesetzt, mit denen die Böden in den Regalrahmen eingehängt werden. „Schraubregale und verschweißte Regale sind überholt“, sagt Robering-Vertriebler Jürgens. „Sie sind zu teuer und zu unflexibel.“Oberhalb von zwei Metern müssen Wände oder engmaschige Gitter an den Außenseiten der Regale vor dem Herabfallen von Waren schützen.Wer das Gebäude mitplanen kann, sollte die lichte Raumhöhe im Blick haben. So sind etwa Raumhöhen von drei bis vier oder sechs Meter ungünstig für Regalanlagen. Beispiel Palettenregal: Als Regalhöhe der untersten Ebene werden 2,20 bis 2,50 Meter zugrunde gelegt, für die folgenden Ebenen 2,20 Meter. Hinzu kommt ein Sicherheitsabstand von zehn Zentimetern zur Unterkante der Stahlträger. Damit liegt die lichte Raumhöhe mit zwei Regalebenen bei mindestens 4,50 Meter, mit drei Ebenen bei 6,70 Meter. Bei drei und vier Metern Raumhöhe reicht es nur für eine Regalebene, bei sechs Metern nur für zwei – darüber bleibt viel Raum ungenutzt. Planer gestalten Regalanlagen zudem so, dass die äußeren Regalständer einen halben Meter höher sind als die oberste Palettenebene. Etabliert haben sich bei kleinen und mittleren Lagern Palettenregale mit sieben Metern Höhe und Fachbodenregale mit zwei bis drei Etagen.Grundsätzlich werden die Regalgänge nach der Regaltiefe ausgelegt. Als Breite für Hauptgänge sind bei manuellen Transporten mindestens 1,5 bis 2,0 Meter, bei Staplertransporten mindestens 2,50 Meter anzusetzen. „Die Kommissionierung bestimmt im sehr großen Umfang die Spezifikation der Lagereinrichtung“, sagt Verbandsgeschäftsführer Sowa. „Die Kommissionierzone ist ein personalintensiver Bereich. Dort entstehen bei schlechter Planung überflüssige Personalkosten.“Als Sicherheitsaspekt nicht nur nach den Forderungen des Arbeitsschutzes wird von Laien zudem die Ausleuchtung der Regalanlage unterschätzt. Lichtkuppeln im Dach bieten natürliches Licht. Nachteil: die Witterungseinflüsse. Nicht nur, dass Schnee und Laub die Intensität des natürlichen Lichts beeinträchtigen können. Für manche Lagerartikel hat das natürliche Licht negative Auswirkungen auf Optik und Qualität. Von elektrischen Lichtanlagen fordern die Richtlinien der Berufsgenossenschaften im Lager mindestens 100 Lux Lichtstärke in einer Höhe von 85 Zentimetern über dem Boden. Sind, wie bei den meisten Kommissionierprozessen, Leseaufgaben im Lager erforderlich, gelten 200 Lux.„Artikelstruktur nach Anzahl, Menge und Größe, Auftragsstruktur und Positionen pro Auftrag und Anforderungen an Chargenverfolgung sowie Kommissionier-, Ein- und Auslagerungsstrategien – wenn diese Aspekte durchdacht sind, dann ist ein sinnvolles, optimales Lager- und Regalsystem schnell definiert“, resümiert Jürgens. ❙❚■ Rainer Barck, freier JournalistWer seine Regalanlage erweitern will sollte noch Platz in der Fläche habenFalsch montierte Regale sind Todesfalle für LagerarbeiterThomas Sowa vom Verband Lagertechnik und Betriebseinrichtungen über den rechtlichen Rahmen und die Tücken beim Regalaufbau. Aufbaukosten sind nur ein geringer Teil der Investitionssumme. Worauf muss bei der Planung einer statischen Regalanlage geachtet werden?Thomas Sowa: Der erste Schritt sollte die betriebsinterne Bedarfsbestimmung sein: Welches Lagergut muss in welchen Mengen wie lange gelagert werden? Zudem gilt es, neben den logistischen Forderungen bei einer Lagerplanung auch die Betriebskosten im Blick zu behalten. Der nächste Schritt erfolgt dann Richtung Regalhersteller. Zusammen mit dem Kunden erarbeitet der eine Checkliste mit den wichtigsten Rahmendaten. Anhand dieser können Regalalternativen erstellt werden.Welche rechtlichen Grundlagen gibt es?Das reicht von den baurechtlichen Forderungen über die Arbeitschutzforderungen geregelt etwa im Arbeitsschutzgesetz, der Betriebssicherheitsverordnung, den Arbeitsstättenrichtlinien und den Regeln der Berufsgenossenschaft bis hin zu den neuen europäischen Normen für Regale, DIN EN 15512, 15620, 15629, 15635 et cetera.Was regeln die EU-Normen?In der DIN EN 15620 beispielsweise sind die einzuhaltenden Toleranzen und Freiräume festgelegt. Die DIN EN 15629 gibt Leitlinien für die Planung. In der DIN EN 15635 wird der sichere Gebrauch geregelt und die Inspektionspflicht beschrieben.Ist der Aufbau eines Regals mit dem üblichen Stecksystem eigenständig möglich oder muss das ein Hersteller machen?Zu den Regalen gibt es Aufbau- und Bedienungsanleitungen. Um eine Regaleinrichtung sicher aufzubauen, ist jedoch meist eine Schulung erforderlich. Probleme bei der Montage lassen sich meist nur mit einer gewissen Erfahrung bewältigen. Das unsachgemäße Aufbauen kann im schlimmsten Fall zur Todesfalle für die Lagerarbeiter werden. Die Kosten für einen professionellen Aufbau sind im Vergleich zu der Gesamtinvestition sehr gering. rbbInterviewThomas SowaBito-Lagertechnik, www.bito.de Dexion, www.dexion.de Elvedi, www.elvedi.com Jungheinrich, www.jungheinrich.de Meta Regalbau, www.meta-online.deOhra Regalanlagen, www.ohra.deSaar Lagertechnik, www.saar-lagertechnik.deFritz Schäfer, www.ssi-schaefer.deVoestalpine Krems Finaltechnikwww.voestalpine.comAlbert Vogelsang, www.vogelsang-regale.de
